实现基于ASIC的电流转换器打开功能,传统的分立元件传感器不可能实现。gydF4y2Ba
由|gydF4y2Ba美国登月舱gydF4y2Ba
目前在电力电子应用中测量是一个标准的要求。许多这样的应用程序有一个直流分量的电流和/或需要电隔离。这个驱动器电流变送器的测量装置与电流互感器。电流传感器将测量交流或直流电流。根据精度和带宽要求,电流变送器的选择将是一个开环或闭环类型类型。高准确性和高带宽通常需要一个封闭的循环。一个开环基本精度通常是1%,25°C,而闭环精度更有可能0.5% - -0.7%在25°C。这些精度增益和线性的不确定性。抵消误差通常0在升高,这里不考虑。gydF4y2Ba
在温度范围的开环和闭环开始显著偏离测量的不确定性。的高温60°C,闭环只会看到抵消漂移可能满刻度的1%。在同一高温60°C,一个开放的循环可能会抵消和增益漂移的3%或更多。这些温度错误除了错误定义在25°C。变热的应用程序和/或电流测量扮演着更重要的角色控制的地方可能需要一个闭环的解决方案。gydF4y2Ba
大跃进gydF4y2Ba

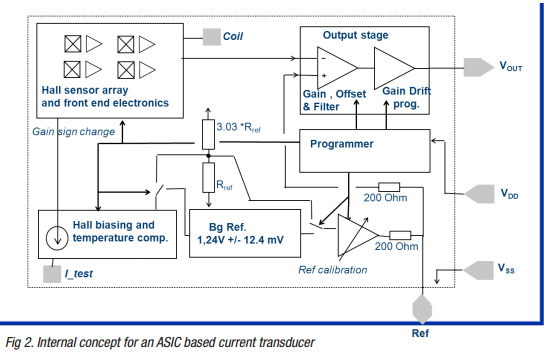

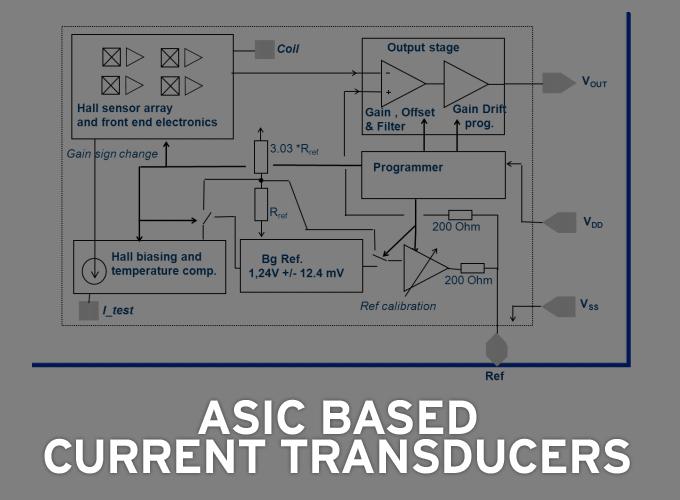

大厅细胞是一种半导体器件。中使用的放大器闭环和开环硅设备也是伪造的。直到大约10年前这两个部分的电流变送器分别制造。电流传感器是由离散的组件焊接到印刷电路板。这改变的发展一个特定于应用程序的集成电路(ASIC)电流测量。大厅细胞和放大器被放置在相同的死和封装在一起。这允许基于ASIC的电流传感器。世界上第一个基于ASIC的电流变送器是登月舱LTS系列大厅细胞闭环为印刷电路板操作传感器。gydF4y2Ba

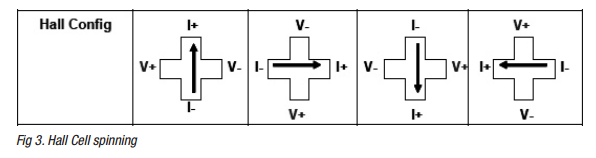

技术很难实现在离散组件是大厅的旋转细胞。通过将大厅细胞ASIC,大厅细胞可以实现数组和平均。这种结合旋转大厅细胞电流测定结果更准确。旋转是指电流源和测量的旋转点个人大厅细胞通过四个旋转位置。多个大厅细胞,结合旋转,导致较低的抵消和增益误差。gydF4y2Ba
也许最大的一个优势,基于ASIC的传感器是在电源的选择。传统的电流传感器通常需要双电源(例如+ / -15 v)。这给了一个输出的大小和极性。电流的极性指示方向。基于ASIC的传感器,电源可以是单极5 v甚至3.3 v。单极传感器保存当前方向信息通过使用一个参考电压,通常在一个5 v转换器2.5 v。该参考电压表示没有电流(0)。gydF4y2Ba
参考电压gydF4y2Ba
内部参考电压(Vref)生成的ASIC。表示当前测量的输出电压按比例添加或减去从参考取决于电流的方向。由于ASIC输出放大器不是轨到轨输入,输出限制为0.5 v和4.5 v时电力供应5伏特单极。根据灵敏度设定到ASIC,输出电压的范围从2.5 v各自的限制可能代表的名义额定电流传感器的三倍。这允许测量电流的控制和测量300%保护方案。gydF4y2Ba

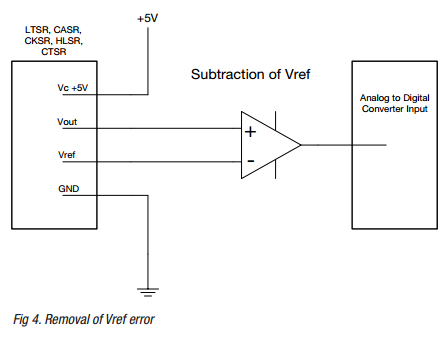

有一个不确定性与参考电压相关联。在大多数基于ASIC的传感器,Vref外部化销供参考。Vref既是一个输入和一个输出。输出函数可以合并为一个输入差动放大器以及传感器的输出电压(电压输出)。从输出电压减去Vref删除Vref从测量误差。或Vref可以输入两个单独的模拟数字输入和输出电压中减去软件。Vref还可以与外部电压输入Vref销。这是有用的在两个方面,作为更精确的源Vref比由ASIC内部生成,或者作为Vref转移到另一个值的方法。可以拉出Vref更高或更低Vref销通过应用所需的电压。这个可以打开在一个方向上的电流范围。 This is useful in unidirectional current flow applications where a broader range with a higher volts-per-amp output is desired.
提高可靠性gydF4y2Ba
ASIC是一个更可靠的设备比传感器采用离散的组件。基于ASIC的传感器将在一个更广泛的操作温度范围比一个离散的组件设备。增加可靠性和更广泛的工作温度范围导致基于ASIC的电流传感器的发展汽车和工业市场。几乎每个汽车生产的今天,作为一个最小值,电池电流监测。混合动力和电动汽车将有十多个电流传感器在每个车辆。汽车质量要求有驱动传感器开发基于ASIC的解决方案。单相电源、比率计功能,重量轻(没有盆栽)和粗糙的环境可靠性是一些汽车类型传感器的特点。汽车传感器的家庭发现使用在其他领域如场越野车辆和工业设备。gydF4y2Ba
基于ASIC的传感器允许添加额外的功能。ASIC的最新一代允许更多的编程选项如增益、响应时间、过电流检测(OCD)水平,参考电压水平,低功率模式和待机模式。自测功能是可能的。专用的输出针如强迫症是可能的。抵消和获得错误可以在一系列温度测试在制造业和补偿可以被编程。过滤可以通过编程对带宽的影响和改进响应时间。gydF4y2Ba
可编程性gydF4y2Ba
可编程的特性或许最大的影响是强迫症。实现为一个销从内部开启配置,强迫症会改变国家在过电流。强迫症阈值是可编程的,并且可能是外部传感器的测量范围。因此,测量范围可以专注于操作电流范围和重载函数将分别操作。传感器测量范围可能有一个可编程的过滤器设置为3.5μs响应时间控制的目的。2μs强迫症仍然会回应。控制过滤与灵敏度高于将否则可能如果保护功能是包括在测量范围内。一个强迫症销不需要一根撬棍/比较器电路。过电流阈值可以是5 *的标称额定电流传感器。gydF4y2Ba
接近闭环gydF4y2Ba
基于ASIC的电流测量是十多岁。已经学会了在那些10 +年。新的LEM HG2大厅一代2 ASIC提供显著的性能改进。基于HG2的开环传感器性能的闭环传感器的方法。较低的基频应用(< = 400 hz) LEM HG2开环传感器将提供带宽和响应时间接近一个闭环传感器。温度将下降接近不确定性闭环性能比一代一个ASIC器件的性能。这允许现有的应用程序和应用程序之前需要性能表现更好,ASIC设备不能提供现在可以会见了一个ASIC的解决方案。除了性能改进,包含一个强迫症输出测量范围可以更专注于应用程序动态控制范围,进一步提高性能。gydF4y2Ba
结论gydF4y2Ba
实现基于ASIC的电流转换器打开功能,传统的分立元件传感器不可能实现。的可用性高可靠性基于ASIC的温度传感器通过扩大工作范围开辟了汽车领域当前的测量。单极供应ASIC的简化的供电方案。可编程的强迫症允许更有效的测量范围,同时仍然提供过载阀值。代的发展2 ASIC设备进一步提高性能。更好的性能和附加功能创2开环闭环性能设备接近标准。这使得现有的开环应用程序实现第二代设备和提高性能。为新设计一代2设备允许更复杂的实现和可能的直接替代闭环传感器。gydF4y2Ba
